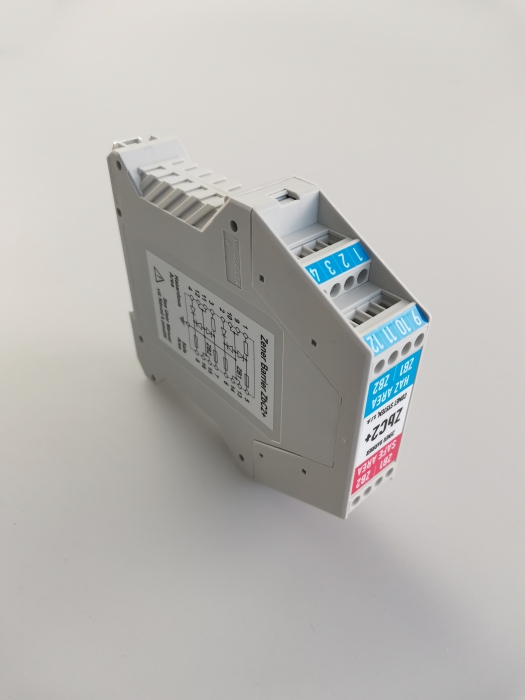

Zenerova bariéra ZbC2+
Zenerova bariéra ZbC2+ je certifikovaným jiskrově bezpečným rozhraním. Slouží k připojení certifikovaného jiskrově bezpečného přístroje umístěného v prostředí s nebezpečím výbuchu k necertifikovanému zařízení, které je v prostředí bez nebezpečí výbuchu.
Zenerova bariéra omezuje množství energie přenášené do prostředí s nebezpečím výbuchu na úroveň, která není schopna zapálit výbušnou atmosféru. Zenerova bariéra ZbC2+ obsahuje ve společném pouzdře dvě stejné bariéry se zpětnou diodou a je určena pro montáž na DIN lištu v prostředí bez nebezpečí výbuchu.
-
KódZbC2+
-
Záruka3 roky
Technická data
Měřená veličina
Teplota
Relativní vlhkost
TYP BARIÉRY A PROVEDENÍ
Dvě stejné Zenerovy bariéry ZB1 a ZB2 ve společném pouzdře
Pro kladné plovoucí signály se zpětnou diodou
ELEKTRICKÁ SPECIFIKACE
Nominální odpor Ro
310 Ω
Jmenovitá hodnota pojistky
40 mA
Sériový odpor
Rs1 = max. 355 Ω mezi svorkami 1,5 a svorkami 3,7
Rs2 = max. 42 Ω mezi svorkami 2,6 a svorkami 4,8
Rs2 = max. 42 Ω mezi svorkami 2,6 a svorkami 4,8
Úbytek napětí na zpětné diodě
Ud = 0,8V
Pracovní napětí (svorky SAFE)
max 26 V při svodovém proudu menším než 10 uA
HLAVNÍ TECHNICKÁ DATA
Rozsah provozní teploty
-20 až +60 °C
Rozměry
22,5 x 114 x 100 mm
Hmotnost
125 g
Záruka
3 roky
ÚDAJE PRO POUŽITÍ V PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU
Shoda se směrnicí
2014/34/EU (NV 116/2016 Sb.)
Shoda s normou
ČSN EN IEC 60079-0:2018, ČSN EN 60079-11:2012
Certifikát o přezkoušení typu
FTZÚ 22 ATEX 0018X
Identifikační označení
EX ll (3)G [Ex ic Gc] IIC
Napětí Uo
29,4 V
Proud Io
96 mA
Odpor Ro
min. 306 Ω
Kapacita Co + indukčnost Lo
120 nF + 2 mH nebo 60 nF + 4 mH
Maximální napětí na svorkách SAFE
250 V
