Multilogger - teploměr se 4 termočlánkovými vstupy a Ethernetovým portem

Univerzální datalogger se 4 vstupy pro termočlánky K, J, S, B, T, N.
Může pracovat jako pevně instalovaný připojený do Ethernetové sítě nebo jako přenosný.
Kalibrační list vycházející z požadavků normy ČSN ISO/IEC17025.

Multilogger je přístroj kombinující hlavní výhody ručních bateriových zařízení s vícekanálovými měřícími ústřednami a možností sledovat online naměřené hodnoty nebo naopak pracovat s historickými daty. Přístroj je určen pro měření a záznam fyzikálních a elektrických veličin.

Kód

M1200
Záruka

3 roky

Přidat do poptávky

Technická data

Měřená veličina

Teplota

TEPLOTNÍ SENZOR - termočlánek typ K, N

Měřicí rozsah -200 až +1300 °C

Přesnost ± 0,3 % z měřené hodnoty + 1,5 °C

Rozlišení 0,1 °C

TEPLOTNÍ SENZOR - termočlánek typ J

Měřicí rozsah -200 až +750 °C

Přesnost ± 0,3 % z měřené hodnoty + 1,5 °C

Rozlišení 0,1 °C

TEPLOTNÍ SENZOR - termočlánek typ S

Měřicí rozsah 0 až +1700 °C

Přesnost ± 0,3 % z měřené hodnoty + 1,5 °C

Rozlišení 0,1 °C

TEPLOTNÍ SENZOR - termočlánek typ B

Měřicí rozsah 100 až +1800 °C

Přesnost ± 0,3 % z měřené hodnoty + 1 °C v rozsahu +300 až +1800 °C

Rozlišení 0,1 °C

TEPLOTNÍ SENZOR - termočlánek typ T

Měřicí rozsah -200 až +400 °C

Přesnost ± 0,3 % z měřené hodnoty + 1,5 °C

Rozlišení 0,1 °C

STEJNOSMĚRNÉ NAPĚTÍ

Měřicí rozsah -60 až +140 mV; -18 až +18 mV

Přesnost ±100 µV; ±20 µV

Rozlišení 0,1 µV

HLAVNÍ TECHNICKÁ DATA

Rozsah provozní teploty přístroje -10 až +60 °C

Kanály 4x externí čidlo teploty

Celková kapacita paměti 1 000 000 hodnot (necyklický záznam), 600 000 hodnot (cyklický záznam)

Interval záznamu nastavitelný od 1 sekundy do 24 hodin

Obnovení displeje a stavu alarmů každých 10 s

Volby typu záznamu necyklický - po zaplnění paměti se záznam zastaví;
cyklický - po zaplnění se nejstarší hodnoty nahrazují novými

Podporované jednotky teploty stupně Celsia, stupně Fahrenheita

Komunikační rozhraní Ethernet, USB, RS232

Ethernetové komunikační protokoly WWW, SNMPv1, XML, DATALINK

Protokoly pro alarmy E-Mail

Napájení 3x AA NiMH 1900 mAh, 1,2 V; adaptér 230Vac/5Vdc (pro ethernetové rozhraní nutnost)

Životnost baterie 3 - 4 týdny

Krytí IP20

Rozměry bez konektorů 178 x 95 x 37mm, bez připojených sond

Hmotnost včetně baterií cca 380 g

Záruka 3 roky

Vlastnosti

4 vstupy pro termočlánek

Termočlánkových teplotních sond K, J, S, B, T, N
Snímačů fyzikálních veličin s bipolárním napěťovým vstupem v rozsahu -60 az +140 mV
Snímačů s napěťovým vstupem (rozsah -60 až +140mV; přesnost ±100 µV nebo -18 až +18mV; přesnost ±20 µV)

Vyhodnocení až 16 veličin

Ze 4 připojených sond/snímačů lze vyhodnocovat až 16 veličin. Jedná se o součet počtu měřených a vypočtených veličin. Např. rosný bod, absolutní vlhkost, specifická entalpie, mezikanálové přepočty (např. rozdíl ze dvou připojených teplotních sond, snímačů apod.).Multilogger LCD display detail.

Naměřené hodnoty jsou ukládány do vnitřní, energeticky nezávislé paměti. Kapacita paměti je až 1 milión hodnot. Režim záznamu může být volitelně nastaven jako necyklický, kdy se záznam po zaplnění paměti zastaví, nebo cyklický, kdy se po zaplnění paměti nejstarší zaznamenané hodnoty přepisují hodnotami novými.

Hodnoty jsou zobrazovány na grafickém displeji s možností nastavení intenzity podsvícení a změny velikosti zobrazovaných číslic. Data lze dále zpracovat pomocí software COMET Vision.

Napájení

Přístroj může být napájen pomocí síťového adaptéru nebo z dobíjecích akumulátorů s možností dobíjení přímo v přístroji. Akumulátory jsou vždy součástí přístroje (lze použít také standardní alkalické AA baterie). Baterie zajišťují provoz přístroje po dobu několika měsíců.

Při současném napájení síťovým adaptérem zajišťují akumulátory zálohovaný provoz a zabezpečují záznam i měření po dobu výpadku energie. Díky napájení Ethernetového výstupu z akumulátorů, přístroj informuje o výpadku e-mailovou zprávou.

Alarmové meze a signalizace alarmů

Pro každý kanál (tzn. měřenou nebo vypočtenou veličinu) lze nastavit dvě nezávislé alarmové meze.

Signalizace alarmů může být akustická, optická, odesláním varovného emailu nebo alarmovým výstupem. K alarmovému výstupu lze připojit externí akustickou nebo vizuální signalizaci. Přístroj dokáže napájet toto zařízení 5V, v ostatních případech je potřeba zařízení napájet externě.

Komunikační rozhraní

Přístroj je vždy vybaven USB konektorem, který slouží ke komunikaci, práci s daty a zároveň i k dobíjení akumulátoru přístroje.

odesílat e-mail při vzniku nebo zániku alarmového stavu

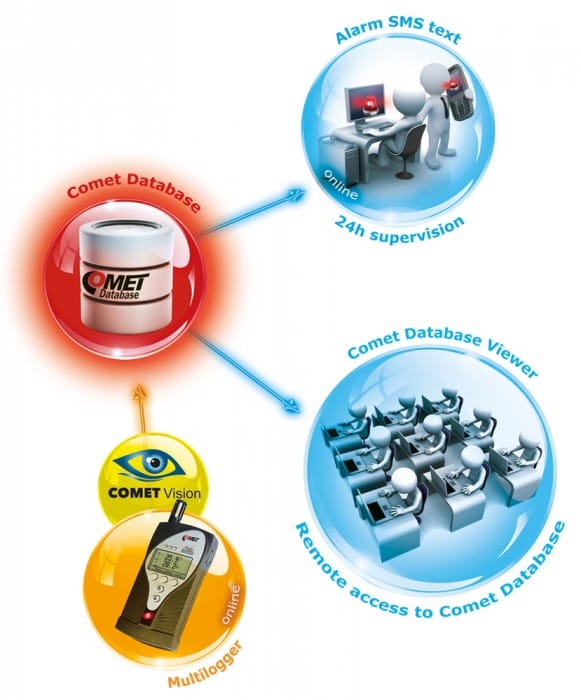

v případě výpadku pomocí funkce DATALINK zpětně přenášet data do COMET Database, software který disponuje mnoha pokročilými nástroji pro analýzu dat
jednoduchá bezdrátová komunikace s Wi-Fi routerem TP-LINK
programům třetích stran číst aktuálně měřené hodnoty pomocí univerzálních protokolů SNMPv1 a XML
pomocí WWW rozhraní zobrazovat aktuálně měřené hodnoty a nastavovat základní parametry bez nutnosti instalovat software

Výstup ALARM OUT

Multilogger - Alarm limits and alarm indication

Dvoustavový výstup je určen k ovládání dalších zařízení při alarmu, např. externí akustické signalizace, telefonního hlásiče apod.
Typ výstupu - tranzistor s otevřeným kolektorem
Max. proud v sepnutém stavu - 100 mA
Max. napětí na výstupu 12 V
Pomocné napětí na svorce - +5 V (pouze při připojeném externím napětí)
Signalizace alarmů může být akustická (vestavěným měničem), optická (3x LED dioda), alarmovým výstupem nebo odesláním varovného e-mailu přes ethernet.

Aplikace

Obnova temperování původním teplovzdušným vytápěcím systémem, Státní zámek Lednice

Typ aplikace: Automatizace budov - HVAC Kultura

PathCare Group, Jižní Afrika

Typ aplikace: Zdravotnictví a laboratoře

Monitoring teploty pomocí Multiloggerů

Typ aplikace: Zdravotnictví a laboratoře

Pražský hrad

Typ aplikace: Automatizace budov - HVAC Serverovny a datová centra Kultura

Masaryk University in Brno

Typ aplikace: Průmysl Automatizace budov - HVAC Meteorologické monitorování

Družstevní závody Dražice

Typ aplikace: Průmysl
